DAS COCKPIT

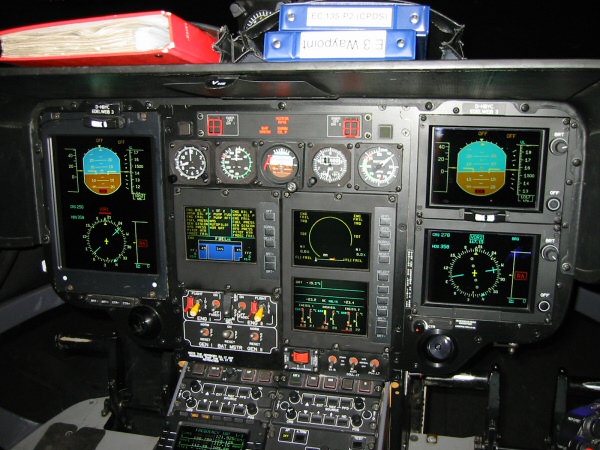

Eurocopter bietet das Cockpit in verschiedenen Versionen an. Beim Vorbild kommt ein Dual-Pilot Glascockpit der höchsten Ausbaustufe (MEGHAS) mit sieben LCD-Monitoren zum Einsatz. Die Bildschirme sind in Transflektiv Technik ausgeführt und deshalb auch bei direkter Sonneneinstrahlung gut abzulesen.





Bei einem Ausfall der elektronischen Systeme können die wichtigsten Informationen auf insgesamt sechs mechanischen Rundinstrumenten abgelesen werden. Das Cockpit von Edelweiss 3 besteht aus den folgenden Modulen:

MEGHAS   Cockpit
1  Flight Control Display System (pilot)   1x PFD: Primary Flight Display (SMD45)
1x ND: Normal Display (SMD45)
2x ICP: Instrument Control Panel
1x RCU: Reconfig. Control Unit
2  Flight Control Display System (co-pilot)  1x MFD: Multi Functional Display (SMD68)
3  2x VHF AM Comm.   Funkgerät für Flugfunk (2m Band)
4  1x VHF/UHF FM Comm.  Funkgerät für Polizeifunk (4m/2m/70cm)
5  2x Audio/COM control   1x for pilot (inkl. Intercom Select Panel)
1x for co-pilot
6  IC amplifier   inkl. in co-pilot system
7  2x VOR/ILS navigation  1x for pilot
1x for co-pilot
8  Distance Measuring Equipment   DMS 44 A
9  Radar Altimeter  radargestützter Höhenmesser, Höhe über Grund
10  Digital AFCS  Automatic Flight Control System
11  Automatic Direction Finder  DFS 43
12  GPS NAV System  Global Positioning System (Approach Control)
13  Moving Map  DKG 4, Fa. Dornier
14  Colour Weather Radar  Wetterradar, arbeitet ab 100 m Höhe über Grund
15  Video Radar  for Weather or DMAP Indication
16  Mechanische Rundinstrumente  Höhenmesser, künstl. Horizont, Uhrzeit, Geschwindigkeit, Rotordrehzahl, Kompaß
